Motor

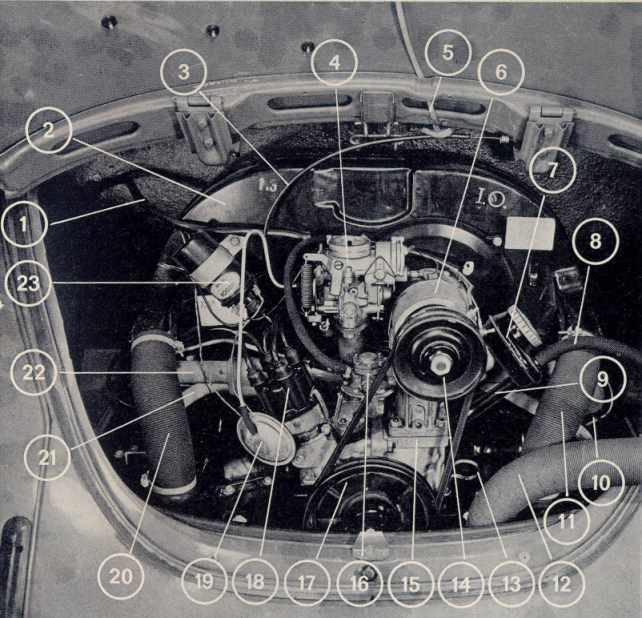

| 1- přívodní kabel, 2- kryt větráku s rozvody vzduchu, 3- bowden se strunou ke klapce sání ve vzduchovém filtru, 4- karburátor, 5- kabel k osvětlení SPZ, 6- dynamo, 7- nalévací hrdlo oleje, 8- hadice ke vzduchovému filtru, 9- trubka odvodu vodního kondenzátu, 10- kabel k zapalovací svíčce 2. válce, 11- vzduchová trubice k výměníku topení, 12- trubice k sání teplého vzduchu, 13- olejová měrka, 14- řemenice dynama a větráku, 15- číslo motoru, 16- benzínová pumpa, 17- řemenice klikové hřídele, 18- rozdělovač, 19- podtlakový regulátor předstihu, 20- vzduchová trubice k výměníku topení, 21- trubka předehřevu sání, 22- trubka sání, 23- cívka zapalování | |

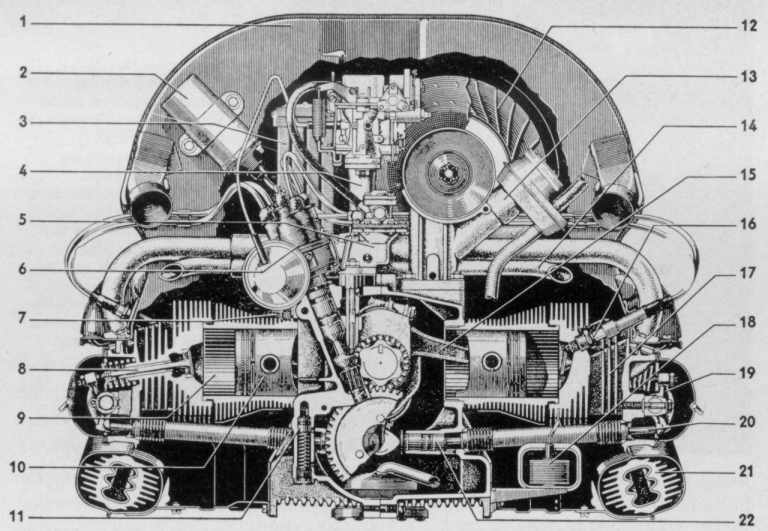

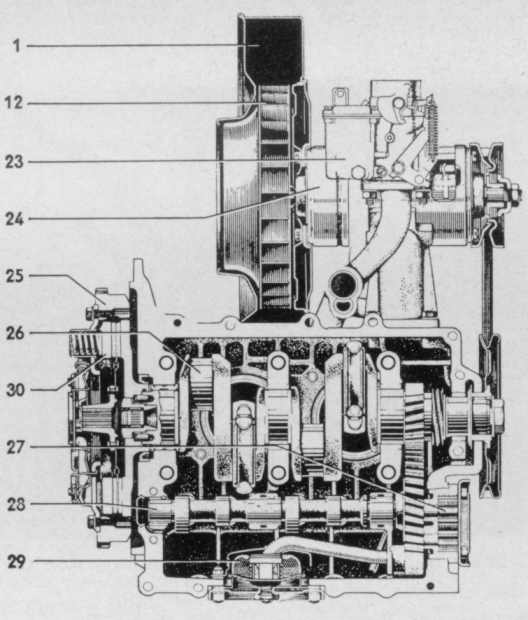

| Řez motorem: 1- kryt větráku s rozvody vzduchu, 2- cívka zapalování, 3- chladič oleje, 4- trubka sání, 5- benzinová trubka, 6- rozdělovač, 7- spínač kontrolky tlaku oleje, 8- ventil, 9- válec, 10- píst, 11- olejový přetlakový ventil, 12- větrák, 13- nelévací hrdlo oleje, 14- trubka předehřevu sání, 15- ojnice, 16- zapalovací cívka, 17- hlava válců, 18- termostat, 19- vahadlo, 20- rozvodová tyčka, 21- výměník topení, 22- zdvihátko, 23- karburátor, 24- dynamo, 25- setrvačník, 26- kliková hřídel, 27- olejová pumpa, 28- vačková hřídel, 29- sítko olejového filtru, 30- přítlačný talíř |
 |
 |
použité obrázky jsou z publikace Dieter Korp - Jetzt helfe ich mir selbst - VW Kafer ab august 69
