Konstrukce podvozku - zadní náprava + umístění motoru s převodovkou

(pro zvětšení klikněte na obrázek)

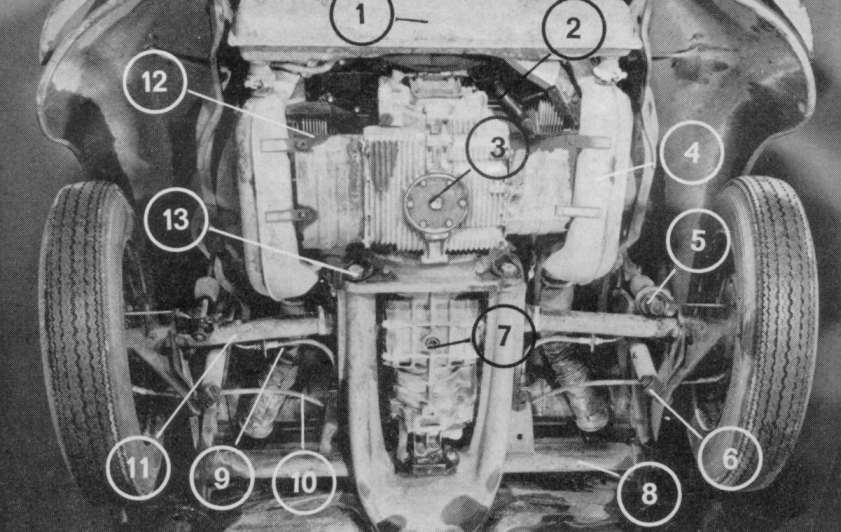

1200, 1300, 1500 s manuální převodovkou

1- tlumič výfuku, 2- odtok zkondenzované vody, 3- výpustní šroub motorového oleje, 4- výměník topení, 5- upevnění torzní tyče, 6- upevnění tlumiče, 7- výpustní šroub převodového oleje, 8- trubka pro zkrutnou pružinu, 9- brzdová hadice, 10- bovden lanka ruční brzdy , 11- trubka hnací hřídele, 12- hlava válců, 13- šroub upevnění převodovky na rozvidlení rámu

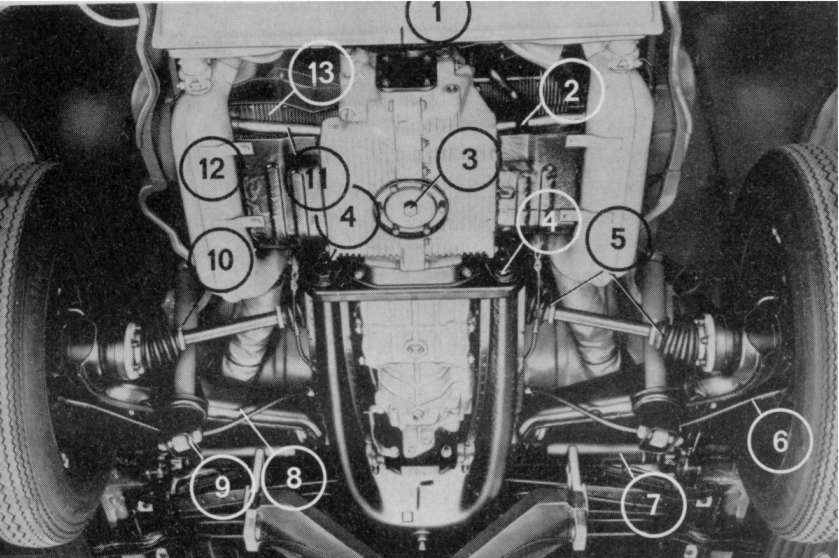

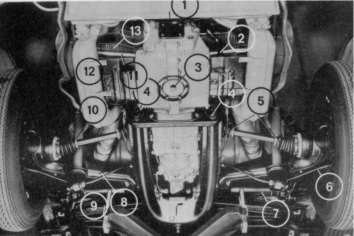

1302, 1303 a modely s automatickou převodovkou

1- tlumič výfuku, 2- odtok zkondenzované vody, 3- výpustní šroub motorového oleje, 4- šroub upevnění převodovky na rozvidlení rámu, 5- hnací hřídel s manžetami, 6- bovden lanka ruční brzdy, 7- trubka pro zkrutnou pružinu, 8- šikmé rameno, 9- upevnění tlumiče, 10- tlumič, 11- trubka zdvihátka, 12- výměník topení, 13- válec

použité obrázky jsou z publikace Dieter Korp - Jetzt helfe ich mir selbst - VW Kafer ab august 69
